메인스피커	파워앰프/프리앰프	DVDP	프로젝터

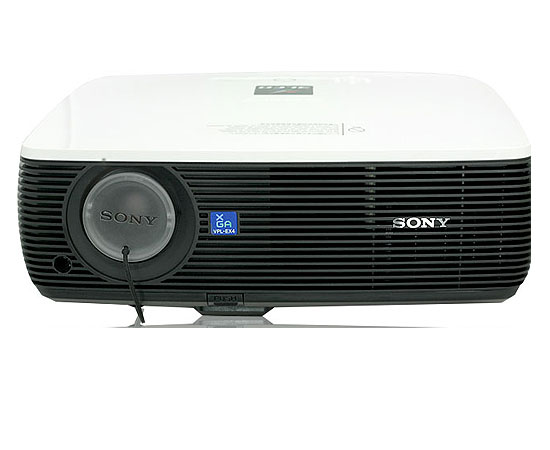

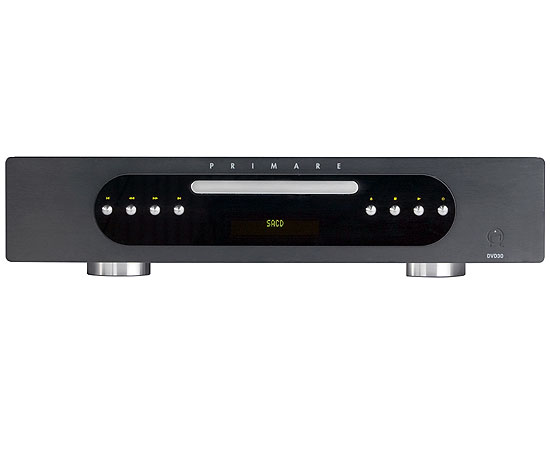

보소튼 DSI250(W)	프라이메어 A30.5/SPA 31.7	프라이메어 DVD30	미쯔비시 XLU650U
프로젝터	서브우퍼	스크린	스크린
소니 VPL EX4	KEF HTB2	시네매니아 ER2-120H HDPLUS(전동)	시네매니아 ER3-080H HDPLUS(전동)

경첩을 하루 앞둔 3월의 첫째주 월요일 오전 입니다. 주말 연휴는 모두 가족과 함께 잘쉬셨는지 모르 겠습니다.
오랜 겨울속에 동면을 취하던 동물들과 식물들도 이제 따뜻한 봄을 맞이하여 새롭게 깨어나는 시점에 다가왔습니다. 이제 새학기도 시작되고 개강및 개학을 하는 시점에서 새롭게 시작하는 3월이 되었으면 하는 생각을 가져 봅니다.

이번 설치기는 일반 가정이 아닌 회사의 대회의실에 설치된 시스템 설치기 입니다. 삼성건설 대회의실에 프리젠테이션과 시청각실 그리고 화상회의 시스템을 위해서 복합 멀티미디어 방면으로 시공이 이루어졌습니다. 이렇게 복합적으로 시스템을 설치하기 위해선 사전에 규모의 평수및 평수에 맞는 스피커의 수량및 케이블 배선이 미리 선정되는 것이 중요 합니다.
이런 시스템의 경우 일반적으로 인테리어팀과 연동하여 미리 케이블의 종류및 길이 배선위치를 설정해야 깔끔한 마무리를 할수 있기에 처음부터 대략적인 블럭 다이어그램을 작성하여 하면 전체적은 시스템의 흐름관계를 쉽게 알수 있어 시공에 있어서 편리 합니다. 대락적인 전체적인 시스템의 블럭 다이어그램은 다음과 같습니다.

먼저 대회의실과 소회의실 두군데에 시스템이 설치 되었으며 설치기의 사진상에는 대회의실만을 기준으로 이미지가 나와 있습니다. 그럼 대회의실을 기준으로 사용된 시스템의 내용입니다. 프리젠테이션과 시청각실을 고려하여 사용된 시스템 입니다.

1.DVDP(프라이메어 DVD30) 2.파워앰프/프로세서(프라이메어 A30.5/SPA 31.7) 3.프로젝터 미쯔비시(XL650U,소니 VPL EX4) 4.스크린(시네매니아 ER2-120H HDPLUS,시네매니아 ER3-080H HDPLUS) 5.믹서 : 야마하 16/4FX 6.셀렉터 : RGB셀렉터 7.화상회의 시스템 : 소니 PCS G50 8.스피커 : 보스톤 DSI250(W)실링 스피커 9.기타 : 탁상용 마이크(슈어사외) 대략적으로 대회의실에과 소회의실에 사용된 시스템의 간략 구성 품목 들입니다.

대회의실의 경우 프로젝터와 스크린은 하나의 구성 시스템인데 진행자용 노트북과 오너용노트북 그리고 화상통신의 영상을 위하여 RGB셀렉터를 통하여 진행자용 노트북과 화상통신용 은 RGB셀렉터에 연걸을 하여 프로젝터와 다시 연동하여 시스템을 설치 구성하였고 오너용 노트북의 경우 프로젝터의 RGB에 직결하여 시스템을 모두 사용할수 있도록 구성 하였습니다.

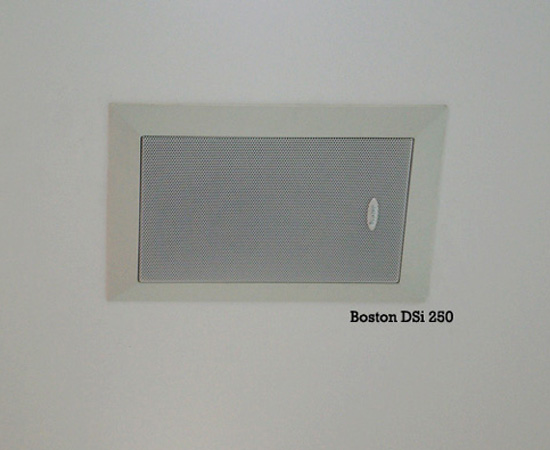

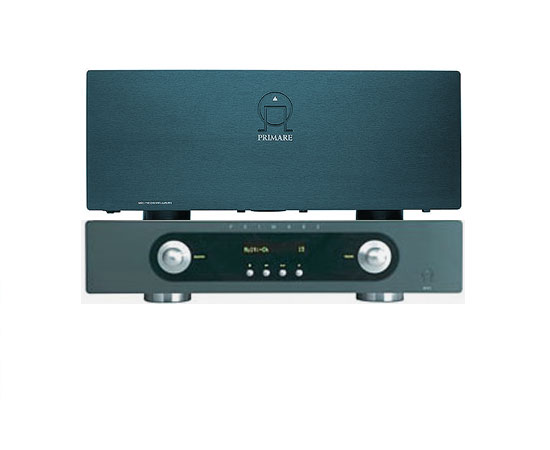

프라이메어 A60.5 5채널 멀티채널 파워앰프와 동사의 SPA 61.7 AV프로세서의 구성으로 보스톤 DSI250 실링스피커 구성으로서 DVD를 활용한 일반적인 음악감상과 영화감상을 위한 시청각용으로 사용할수 있으며 프리젠테이션 용도로도 간단하게 사용할수 있도록 설치되었습니다. 탁사용 마이크의 경우 모두 10개의 마이크가 사용되었으며 야마하 16/4 FX 믹서에 연결되었으며 다시 믹서와 프라이메어 A30.5 멀티채널 파워앰프와 SPA 31.7프로세서와 연동하여 사운드를 출력해주는 방식으로 설치 되었습니다.

일반적인 가정이 아닌 업소혹은 여러 기기들이 통합 솔루션으로 사용된 시스템에서는 위에서도 잠시 언급한것처럼 전체적인 시스템의 흐름도 즉 블럭다이어그램이 중요 합니다. 그래야 어느 부분이 문제인지 금방 파악할수 있고 그것을 쉽게 해결할수 있으며 사용상의 어려움을 극복할수 있어 초보자도 쉽게 시스템을 작동시킬수 있는 장점이 있습니다.

블럭 다이어그램의 경우 일반적인 가전제품을 비롯하여 자동차등 모든 전자물품에는 반드시 있는것으로서 A/S시 각 모델의 제품의 블럭다이어그램을 보고 문제 있는곳을 발견하고 그 문제점을 해결하는것이 일반화 되어 있다고 보셔도 될만큼 중요 합니다. 저희 킹사운드에서는 이런 문제점을 사전에 예방(방지)하기 위하여 블럭다이어그램을 작성화 하여 사용하시는데 아무런 불편함과 당황스러움을 방지할수 있도록 설명및 안내서를 드렸습니다.
자세한 전체적인 설치된 공간의 이미지및 간단한 설명은 아래에 이어서 설명및 보여드리도록 하겠습니다.

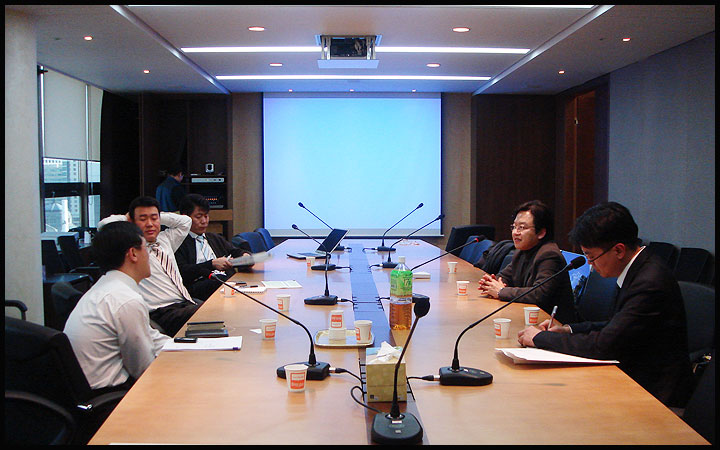

전체적인 시스템이 모두 완료된후의 대회의실의 모습 입니다. 한참 분주하게 오전에 몇몇 관계자 분들께서 회의를 하고 있는 모습 입니다.. 원형의 탁자에 탁상용 마이크및 엘리베이션을 이용한 프로젝터와 스크린이 먼저 눈에 띕니다.

모든 상황이 문제없이 작동이 되어서 보람을 느낄수 있는 공사가 아니었나 생각 합니다. 하루이틀에 공사가 끝나는것이 아니라서 시간을 비록 걸리고 시공시 힘든점도 있었지만 모두 설치가 끝난후의 모습을 보니 흐뭇한 미소가 입가에 띄는듯 합니다.

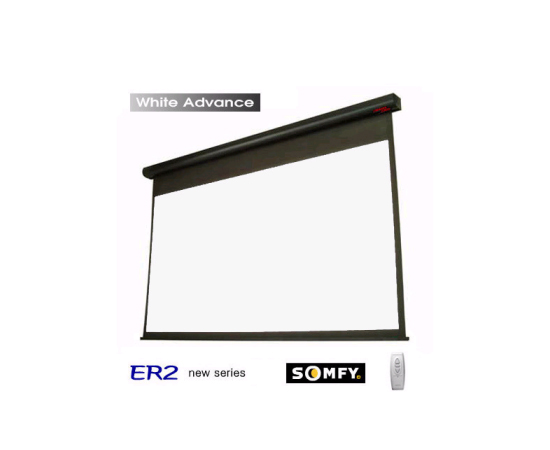

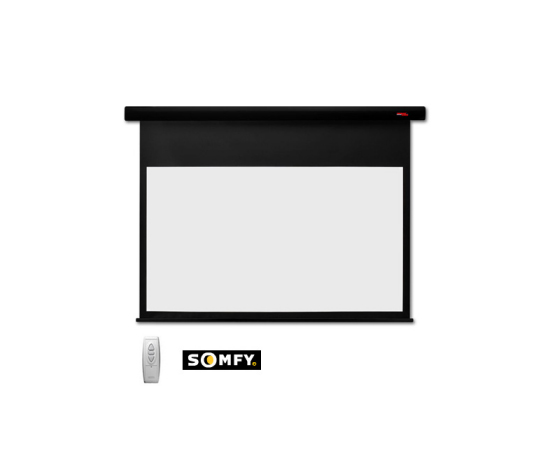

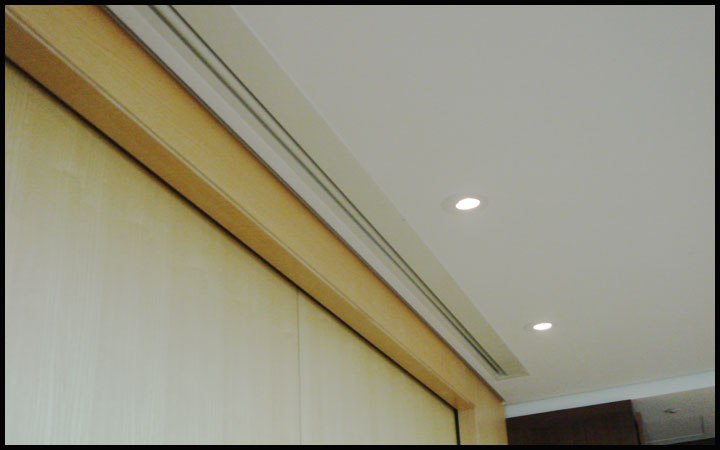

스크린이 설치된 공간의 윗면의 모습 입니다. 120인치 전동 스크린으로서 솜피 리모컨을 통하여 완벽하게 전동으로 손쉽게 사용할수 있으며 가정이 아닌 이런 회사의 회의실에 사용되는 스크린으로서는 충분한 사양인 시네매니아 ER2 120H HDPLUS 사양이 사용되었습니다.
깨끗한 화질과 편리한 세척이 가능하니 안성맞춤 인듯 합니다. 사전에 위치및 거리 그리고 정확한 센터를 위하여 인테리어팀과 조율하여 완벽하게 시공이 되었습니다.

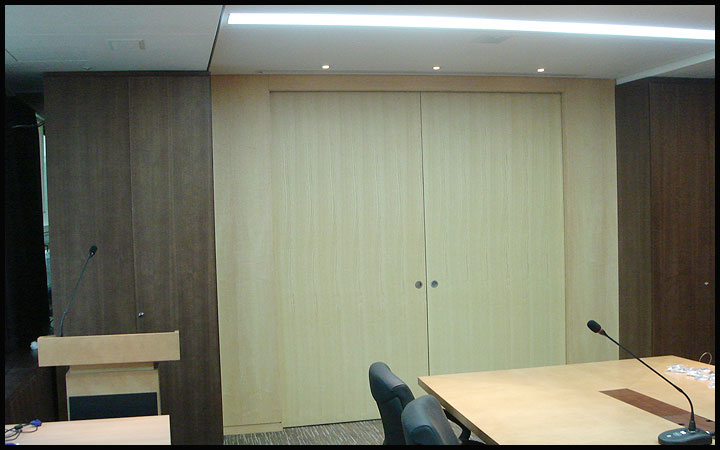

스크린이 매립되어져 있는 공간쪽의 전체적인 모습 입니다. 일반적으로 프리젠테이션및 시청각용도로 활용하지 않을때에는 사진에서 보는것과 같이 평소에 볼수 있었던 대형 학원에서처럼 미닫이 문으로 닫혀져 있습니다.

미닫이 문을 개방하면 앞쪽부터 보드판(칠판) PDP등이 미닫이 문 식으로 장착이 되어져 있습니다. 사전에 미리 설계를 위의 모습으로 설계를 해둔 방식 이었습니다.
인테리어상 깔끔하고 편라힌 방식이 아닌가 생각 합니다.

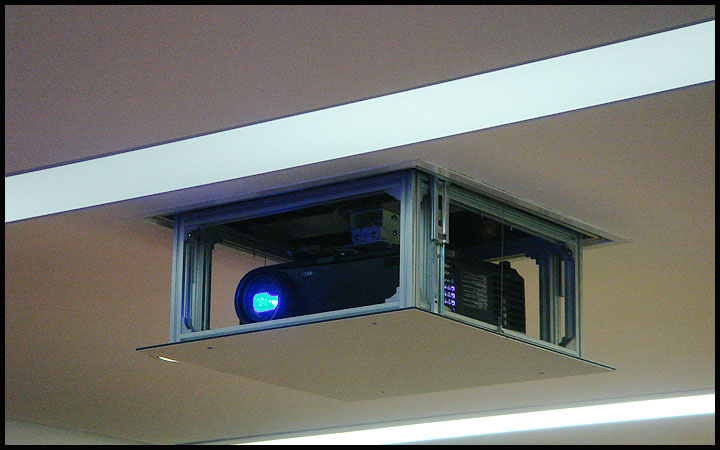

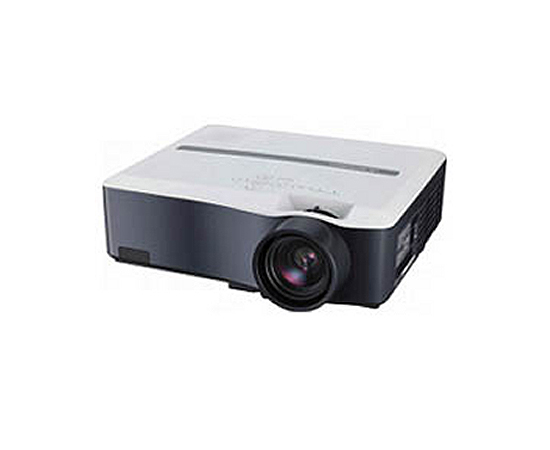

대회의실에 프로젝터로 사용된 미쯔비시사의 XL650U 프로젝터와 전동 엘리베이션의 모습이 보입니다. 먼저 미쯔비시의 경우 이전 모델인 XD350U DLP 프로젝터의 경우 오랜 렌즈수명시간이 장점 이었습니다.
적정한 안시에 오랜 렌즈수명시간으로서 유지비용이 상당히 저렴한것이 장점으로서 XL650U LCD 프로젝터도 오랜 렌즈 수명시간(5000시간)과 4500Ansi로서 일반 가정이 아닌 회사혹은 관공서에 적당한 차광만 있다면 훌륭한 선택이 될수 있는 모델 입니다.

전동 엘레베이션의 경우 일반적인 가정 환경에서는 소수의 매니아층을 제외하고는 쉽게 다가서지 못하는 방식이지만 최근의 경우 일반적인 회사의 회의실이나 시청각실에는 깔끔한 인테리어와 프로젝터의 안전등을 위하여 비용은 일반적인 프로젝터 브라켓을 사용한 설치 방식보다 더 소요되지만 많이 하는 추세 입니다.
솜피 리모컨을 통한 안전한 작동으로 간편하게 리모컨 하나로 상하로 작동할수 있습니다.

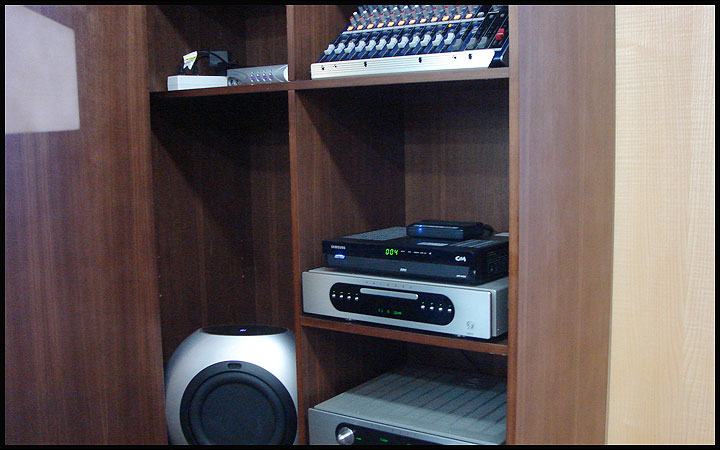

마지막으로 전면 메인의 좌측에 장식장에 수납된 하드웨어 기기들의 모습 입니다. 좌측 우측 모두 같은 모양의 장식장으로 구성되어 있으며 일반적인 가정이아니기에 평상시 사용하지 않을때에는 문을 닫으면 기기들을 볼수 없습니다. 사용할시에만 문을 열고 작동을 하고 닫아 놓을수 있습니다.

서브우퍼로 사용된 KEF HTB2 서브우퍼와 프라이메어 A60.5 5채널 파워앰프 프로세서로 사용된 동사의 SPA 61.7 그리고 야마하 12/4 FX 믹서등이 보입니다. 모든 설치가 완벽하게 오류없이 작동이 되니 한시름 걱정을 덜수 있었고 시간이 그렇게 많지 않았기에 서두룰수 밖에 없었기에 아무래도 사소한 문제점이 생기지 않을까 하는 우려를 했었는데 다행히도 큰 문제점이 나타나지 않아 성공적으로 공사의 마무리까지 하게 되어 이렇게 설치기까지 작성하게 되었습니다.
규모가 큰 관공서나 회사의 시스템은 경험이 상당히 중요하고 경험이 부족한 인스톨러와 그렇지 않은 숙련된 인스톨러의 설치와 마무리의 모습은 어마어마한 큰 차이를 쉽게 느낄수 있습니다. 가격도 물론 중요 하지만 이런 시스템 설치를 염두해 두신 생각을 하고 계신 분들께서는 인스톨러의 경험이 어느정도인지 또한 설치만하면 끝인지 아니면 설치후에도 완벽하게 A/S및 문제점들을 쉽게 파악하여 해결할수 있는 능력이 있는지를 판가름하여 보시고 선택하시면 큰 어려움 없이 시스템을 구성할수 있을듯 합니다.

저희 킹사운드에서는 오래도니 온/오프라인 설치및 판매 경험으로 축적된것을 바탕으로 고객이 원하는 예산과 인테리어에 가장 근접하게 어울릴수 있는 시스템 설치로 앞으로도 고객분들이 만족할수 있는 킹사운드가 되도록 더욱더 분발하고 노력할것을 약속 드립니다.
감사 합니다.
